Cyclone décanteur

Cyclone décanteur à haut rendement à séparation centrifuge de l’air de la poussière fabriqué dans divers diamètres en fonction des exigences du client.

Le cyclone décanteur Mion Ventoltermica permet l’abattage de poussières de granulométrie grossière, copeaux, sciure, poussières métalliques, etc. et sert de pré-filtre pour les filtres en tissu, dont il retarde l’encrassement.

En cas de traitement de poussières de fumées de combustion, le cyclone décanteur est isolé de manière opportune.

Principe de fonctionnement:

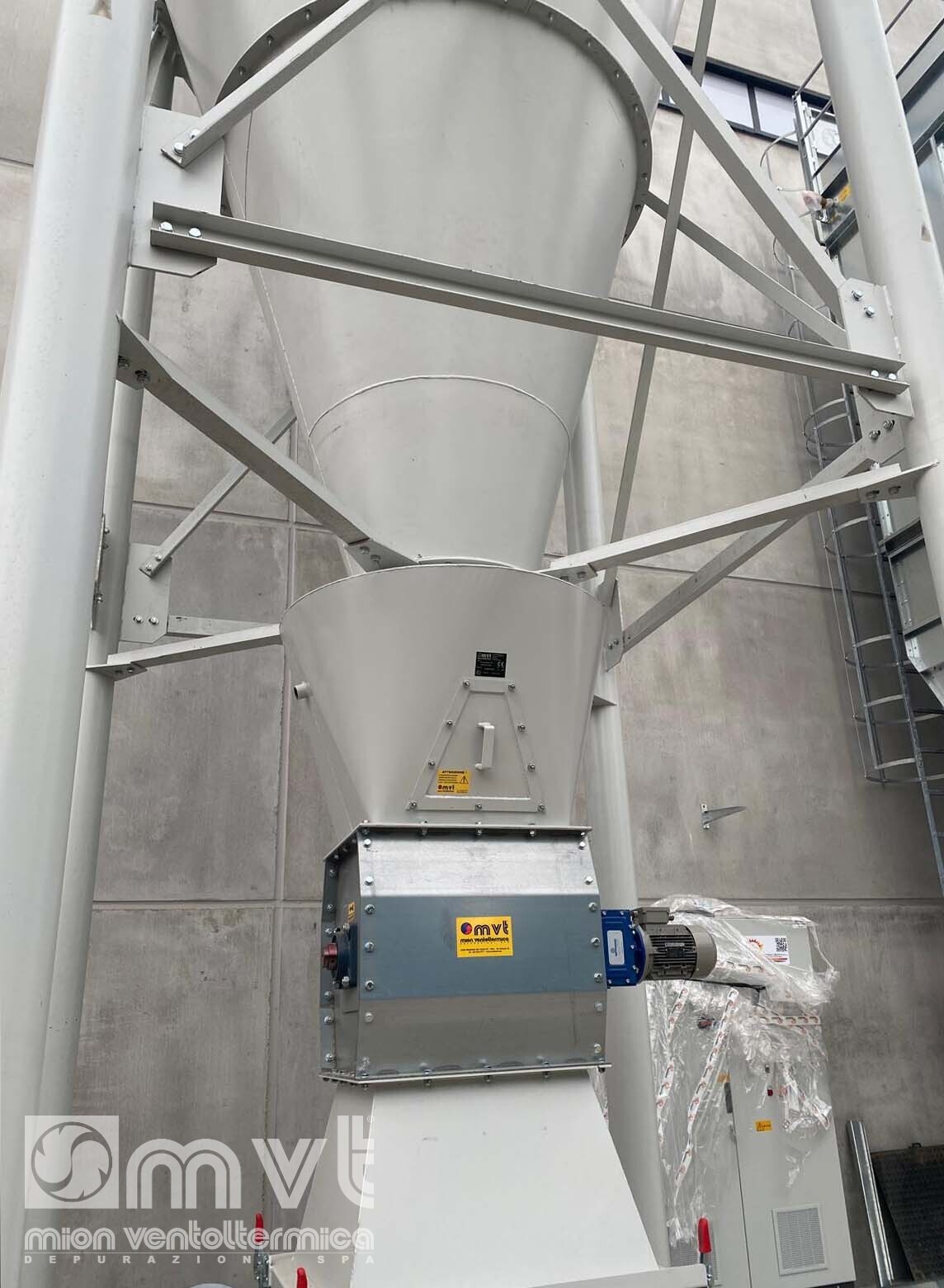

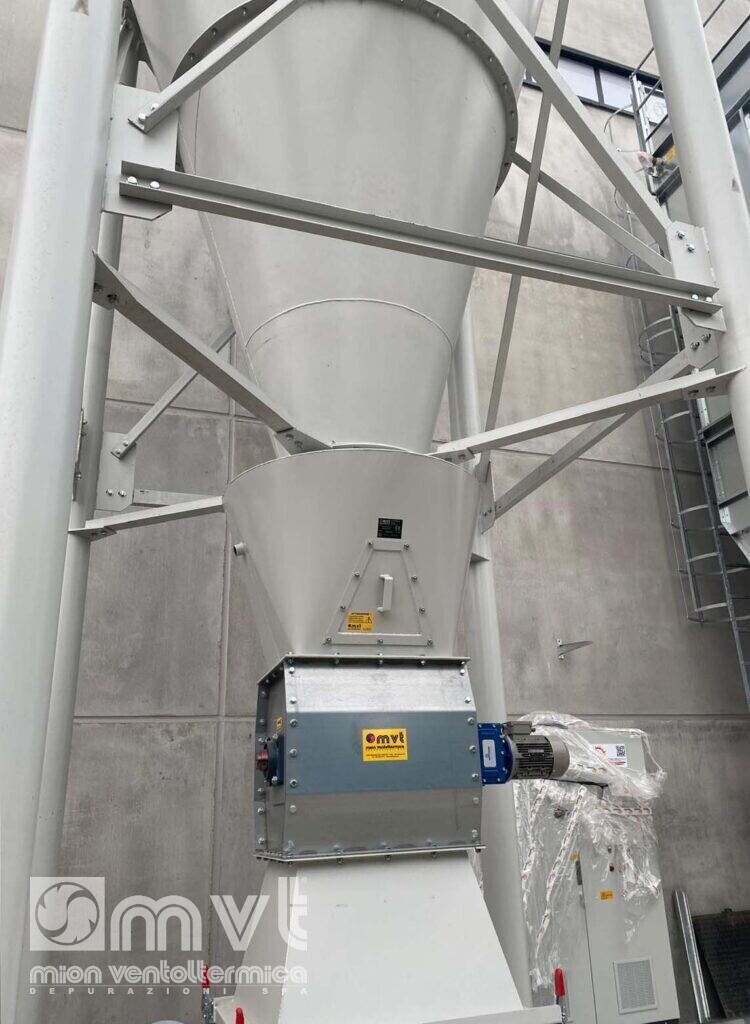

les poussières entrent tangentiellement dans le cyclone, sont animées d’un mouvement en forme de vortex descendant sous l’effet du poids et de la force centrifuge; l’air propre sort par le haut tandis que les poussières descendent dans la partie inférieure du cyclone pour atteindre ensuite la vanne en étoile.

Les poussières peuvent être collectées à l’aide de l’un des systèmes suivants:

vis sans fin;
conteneur sur roues;
convoyeur à chaîne;
transport pneumatique.

Le cyclone décanteur peut être positionné au-dessus d’un silo de stockage ou se décharger directement au sol.

Plus de détails

Le cyclone décanteur Mion Ventoltermica est composé des éléments suivants:

corps cylindrique avec prise et toboggan (intérieur ou extérieur) pour l’entrée du matériau, cône intérieur pour en augmenter l’efficience et chapeau pare-pluie d’évacuation de l’air dans l’atmosphère;

cône d’évacuation et décantation du matériau avec étriers pour la fixation des éventuels pieds de support;

le tout réalisé en acier S235JR d’une épaisseur de 30/10 ou 40/10 avec brides à profil angulaire, jonction entre les éléments par boulonnerie unifiée, joints d’étanchéité entre les jonctions avec caoutchouc mousse autocollant, peinte avec une couche d’anti-rouille époxy et une couche d’émail synthétique.

Le cyclone décanteur peut être réalisé également en acier AISI 304 ou 316 ou bien dans des matériaux anti-usure tels que le manganèse, le castolin et le corten.
Exécution ATEX en cas de besoin.

AVANTAGES:

haute efficience du traitement des particules grossières;

interventions de maintenance peu nombreuses;

faibles coûts de gestion;

bonne flexibilité opérationnelle;

récupération facile des poussières.
